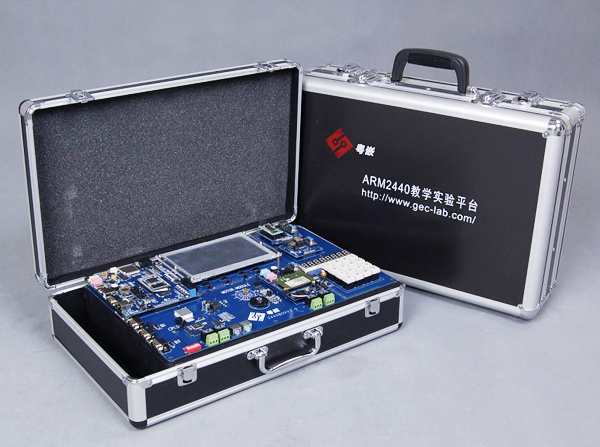

GEC2440教學實驗平臺適合高等院校《嵌入式系統原理開發與設計》課程的實驗教學, 可以移植linux、uclinux、VxWorks、ucosII、WinCE等嵌入式操作系統,適合嵌入式系統的實驗教學、課題開發、畢業設計及電子設計競賽等,同時該系統也是電子工程師們理想的開發工具。

GEC2440教學實驗平臺屬于一種綜合的教學實驗系統,該系統采用了目前在國內普遍認同的32位微處理器,ARM920T核,實現了多模塊的應用實驗。它是集學習、應用編程、開發研究于一體ARM實驗教學系統。在實驗板上有豐富的外圍擴展資源(數字、數字量IO輸入輸出,WIFI、射頻模塊,GPRS、GPS模塊,攝像頭、語音編解碼、人機接口等單元),可以完成ARM的基礎實驗、算法實驗和數據通信實驗、以太網實驗。
通過該平臺,我們可以進行以下的教學科研活動:
教學:通過該平臺,我們可以進行常規的教學,也可以進行創新的項目化教學。
科研:該平臺囊括了目前市面上幾乎所有開發板的功能,如串口,USB接口,以太網,真彩液晶,觸摸屏,RFID,GPS,GPRS,WIFI,攝像頭等等,通過該平臺可以輕松的進行科研。
競賽:老師帶領的競賽團隊可以通過該平臺掌握嵌入式ARM所有接口調試技術,還可以讓學生進行新模塊開發積累技術以便為以后競賽中的模塊做準備。通過該平臺的學習,學生可以在目前國內所有的電子競賽順利勝出。
實訓:為了加強學生動手能力,粵嵌提供了相關實訓項目,如智能家居,數據采集系統,電子數碼相框等,可以讓學生動手模擬完成一個完整產品。
培訓:粵嵌是華南地區的嵌入式培訓認證中心,同時也是ARM公司的ATC培訓中心,經過ARM公司授權,可以和學校建立長期培訓合作關系,進行學生培訓考證,增強學生的就業能力。
ARM嵌入式實驗系統參數
(一)、實驗箱硬件指標參數
★1. 整體結構:采用“核心板+中層板+應用底板+仿真器”方式設計,既可組合使用,也可分別使用,方
便實驗開發。
2. 核心板資源:
★◆ 采用三星公司的 S3C2440AL-40,系統可運行在405MHZ,主頻可達530多MHz;
★◆ 64M 字節的 SDRAM,由兩片 K4S561632 組成,工作在 32 位模式下,可支持128M;
★◆ 64M 字節 NAND Flash,采用的是 K9F1208,可以兼容 32M,128M ,1G字節;
3.中層板資源:
◆ 10M/100M 以太網接口,采用的是DM9000AEP,帶傳輸和連接指示燈;
◆ 1 個 USB HOST,S3C2440 內置的,符合 USB 1.1,其中一個 USB HOST 接口是復用的;
◆ 1個 USB Device,S3C2440 內置的,符合 USB 1.1;
◆ 支持音頻輸入和音頻輸出,音頻模塊由 S3C2440 的 IIS 音頻總線接口和 UDA1341 音頻
編碼解碼器組成,板上還集成了一個 MIC,用于音頻輸入;
◆ 1路 UART完整 串行口,波特率可高達 115200bps,并具有 RS232 電平轉換電路,1路
RS232轉RS485,1路接紅外收發器;另外,這3路可擴展為TTL;
◆ SD 卡接口,兼容 SD Memory Card Protocol 1.0 和 SDIO Card Protocol 1.0;
◆ Embedded-ICE (20 腳標準 JTAG)接口和并口式 JTAG 接口,支持 ADS,SDT 軟件的下
載和調試以及 FLASH 的燒寫;
◆ 串行 EEPROM :AT24C08 EEPROM,IIC 接口;
◆SPI接口;
◆CAN總線接口
4.應用底板資源:
★◆EPM240 CPLD 擴展模塊和外圍電路
◆7寸群創LCD 和觸摸屏;
◆ 高清VGA接口;
◆繼電器控制模塊;
◆直流電機模塊;
◆步進電機模塊;
◆16 個可編程用戶按鍵(帶有驅動程序),1 個復位按鍵,4 個掃描中斷復用按鈕;
◆ADC模擬;
◆數字攝像頭接口;
◆ 蜂鳴器,4 個 LED 燈;
◆ 6個按鍵;
★◆無線WIFI模塊(接口)
★◆溫度傳感模塊(接口)
★◆濕度傳感模塊(接口)
◆ 1 個 GPS 模塊(選配),內置 SIRFⅢ芯片;
◆ 1 個 RFID 射頻模塊(選配),支持非接觸式 Mifare 芯片卡;
◆ 1 個 MCU-CAN 模塊(選配),可以與實驗箱通過 CAN 協議通訊;
◆ 1 個 USB 藍牙模塊(選配),支持藍牙 2.0 協議;
◆ 1 個 USB 無線網卡工業模塊(選配),支持 IEEE802.11b;
◆ 1 個 USB 攝像頭模塊(選配),130 萬像素;
◆ GSM/GPRS 模塊(選配),內嵌 TCP/IP 協議,可以實現撥打、接聽電話,收發短信,上網功能;
(二)、實驗箱軟件指標參數
★1、嵌入式技術產品實戰開發實驗方案:(重點)
(1)、ARM+CPLD環保溫度采集系統總體技術方案
(2)、基于ARM+CPLD的網線測試系統方案
(3)、基于WEB的網絡mp3點播系統總體技術方案
(4)、嵌入式Linux游戲機總體技術方案
(5)、嵌入式電子數碼相冊總體技術方案
(6)、嵌入式網絡廣告投放系統總體技術方案
(7)、嵌入式網絡家電控制系統總體技術方案
(8)、嵌入式技術室內控制機
(9)、支持手機遠程控制的智能家居監測終端總體技術方案
(10)、嵌入式技術智能娛樂終端項目方案
(11)、汽車智能監控教學系統
2、ARM實驗系統軟件表:
Windows CE 6.0 / Embedded Linux 2.6.21
Boot loader:
Eboot/U-boot.1.1.6
文件系統:
Cramfs+Yaffs2(NAND Flash)
Image Download:
DM9000(10M/100M 以太網)
驅動程序:
8〞TFT 640X480 LCD驅動
四線電阻式觸摸屏
AC97音頻接口(音頻輸入/輸出)
USB1.1(主)
USB集線器 USB存儲/鼠標/鍵盤/藍牙/無線網卡/攝像頭
Debug Uart
串口
IrDA紅外
RS485
串口通信MMC/SD存儲卡
CMOS攝像頭
DM9000以太網設備驅動
VGA輸出
硬件RTC時鐘
11 KP矩陣鍵盤
JOYSTICK按鍵
LED1~LED5
168Pin 擴展插槽
