      帶USB接口的短信收發小系統設計

      更新時間: 2006-03-23 16:08:42來源: 粵嵌教育瀏覽量:1964

        短信息服務是移動網絡上一種基本無線業務,是信息在移動網絡上儲存和轉寄的過程。但是用常見的手機編輯短信息不方便,輸入和顯示都有局限,當然不適合工業應用,用PC機就不存在這些問題。而這種短信收發系統一般是基于RS〖CD*2〗232串行總線的,不僅安裝麻煩,而且由于受計算機插槽數量和地址、中斷資源的限制,不可能掛接很多設備。在一些電磁干擾性強的測試現場,無法專門對其做電磁屏蔽,導致信息的失真。本設計以GSM網絡作為數據無線傳輸網絡,選用支持GSM網絡的模塊TC35i和帶有USB接口的單片機開發而成。

        1 系統的結構特點和主要器件

        本系統主要由短信收發模塊和兼有監控實現USB接口雙重功能的單片機組成,即西門子公司的TC35i模塊和Cygnal 公司的C8051F320。系統框圖如圖1所示。本設計將TC35i終端與電腦相連 (通過USB接口,TC35i終端支持GSMU AT指令集),就可以通過自行編制的短信息收發軟件,利用PC的超級終端功能實現短信息收發。該系統可實現中英文點對點的雙向收發,一次多可以發送70個中文字符和160個英文字符。一旦消息被發送,那么發送人就會得到發送成功的通知。它還可以實現一次性群發,多可以發給10個用戶,并且有電話簿功能。該終端具有隨機收發,實時接收,立即回復,成本低等特性。


                         圖1 系統框圖

        1.1 TC35i模塊的介紹

        目前,國內常用的GSM模塊有Waecome的WMO2、愛立信的DM10/DM20系列、中興的ZXGM18系列和西門子公司的TC35i,這些模塊各有所長。其中西門子公司的TC35i系列模塊性價比高,并且已經有國內的無線電設備入網證。本設計就是選用西門子公司的TC35i。

        TC35i 是一個支持中文短信息的工業級GSM 模塊,工作在EGSM900 和GSM1800 雙頻段,電源范圍為3.3~5.5 V ,可傳輸語音和數據信號, 功耗在EGSM900 (4 類) 和GSM1800 (1 類) 分別為2 W和1 W ,通過接口連接器和天線連接器分別連接SIM卡讀卡器和天線。TC35i 的數據接口(CMOS 電平)通過AT 命令可雙向傳輸指令和數據,可選波特率為300 b/s~115 kb/s , 自動波特率為1.2 kb/s~115 kb/s。它支持Text和PDU 格式的SMS (Short Message Service,短消息),可通過AT 命令或關斷信號實現重啟和故障恢復。TC35i由供電模塊(ASIC)、閃存、ZIF 連接器、天線接口等6部分組成。作為TC35i的核心,基帶處理器主要處理GSM 終端內的語音和數據信號,并涵蓋了蜂窩射頻設備中的所有模擬和數字功能。在不需要額外硬件電路的前提下,可支持FR、HR 和EFR 語音信道編碼。

        1.2 C8051F320的介紹

        USB的特點是統一了周邊所有裝置的連接口,各種不同的插頭、插座都設計為統一規格,這就解決了哪一個裝置插頭要接在哪個連接口的問題。USB總線接口作為外設的通用接口,有其他接口無法比擬的優勢。速度性能是USB技術的突出特點,它支持熱插拔,是真正的即插即用設備,支持雙向、同步傳輸,能保證某些需要連接數據流的設備需要。在進行該USB設備開發之前,首先要根據具體使用要求選擇合適的USB控制器。現在市場上供應的USB控制器主要有兩種:帶USB接口的單片機(MCU)或純粹的USB接口芯片。筆者選用Cygnal公司的C8051F320芯片屬于前者。

        Cygnal公司的C8051F系列單片機是集成的混合信號片上系統SoC。它具有與MCS-51內核及指令集完全兼容的微控制器,帶有USB收發器,完全遵循USB協議2.0,支持12 Mbps的全速傳輸或1.5 Mbps的低速傳輸,可時鐘恢復,不需額外的晶振(當然根據設計習慣,也可以采用外部晶振),提供有 8個端點(endpoint),且每個端點的傳輸類型、傳輸方向均可自由配置。另外,它還集成有1 KB的USB SRAM和USB收發器,內置的16 KB的Flash存儲器和256 B的內部RAM,還可以訪問外部數據存儲器RAM,即XRAM。它還可以為固件提供足夠的存儲空間,不需要再擴展外部存儲器。更重要的是C8051F320內部包含有一個C2(Cygnal2-Wire)調試電路,通過2腳的C2接口使用開發套件,就可以進行非侵入式、全速的在系統調試。另外,這2腳是公用的,它還有其他的功能,這樣設計PCB板就相對簡單些。

        2 硬件系統電路設計

        本系統采用Cygnal C8051F320作為控制主芯片。Cygnal C8051F為兼容MCS-51內核的單片機,內置8 KB Flash,擁有256字節RAM。由于內置Flash,因此在電路設計上可以省去外接程序存儲器,縮小了PCB板的面積,也提高了整個系統的可靠性。在這個GSM系統中,還有一些基本不變或者很少變化的量,比如子機的編號、號碼、短消息中心號碼等,這些數據可以作為常量直接寫入程序的Flash中。單片機通過串口和TC35i通信,單片機從TC35i接到外來的信息,并通過USB接口和PC機通信。




                        圖2 穩壓電源電路

        2.1 穩壓電源電路

        小系統工作電壓為5 V DC。由于TC35i 模塊的突發耗電電流峰值可達3 A,故外加穩壓器件必須達到足以提供該額定電流的條件。另外,電源的指標不僅僅有電壓,而且功率容限等指標都要滿足要求,故采用圖2的設計方案。在該系統中,開關電源芯片LM7805 完成12 V到5 V的轉換,電源電路主要由LM7805和AS1117-3.3這2個三端穩壓電源模塊構成,電源模塊AS1117-3.3接收LM7805輸入的5 V電平,輸出為整個單片機系統提供+3.3 V工作電壓,連到ZIF連接器的1~5引腳,為TC35i提供+5 V、500 mA的充電電壓。電源的輸出基本不會受外部輸入變動干擾,而且有效的消除了電磁干擾。

        2.2 IGT電路

        對于TC35i模塊控制,IGT信號非常重要,只有正確的IGT信號才可以使TC35i模塊正常運行。系統加電后,為使TC35i 進入工作狀態,必須給IGT 加一個延時大于100 ms 的低脈沖,電平下降持續時間不可超過1 ms。驅動IGT時,TC35i 供電電壓不能低于3.3 V ,否則TC35不能激活。電路設計如圖3所示。啟動電路由開漏極三極管和上電復位電路組成。為保證整個系統正常啟動,要求在電源加電時,IGT必須保持大于100 ms的低電平后,再跳到高電平,在電路板中是依靠RC電路來完成的,且該信號下降沿時間小于1 ms。啟動后,IGT腳的信號應保持高電平。電源通電后,+5 V電源通過電阻對電容充電,使電容正極上的電壓慢慢上升,大約經過100 ms達到高電位,使施密特觸發器翻轉,系統被復位。啟動后, IGT應保持高電平(3.3 V) 。

        TC35i數據接口通過USB電纜直接與PC機連接。數據接口遵從DCE的ITU2T RS232內部交換電路標準,實現異步串行收發功能。

        2.3 TC35i其他部分電路

        TC35i使用外接式SIM卡, ZIF連接器上有6個引腳做為SIM卡的接口,SIM卡上也有6個引腳分別與它相對應, SIM卡同TC35i是這樣連接的:SIM上的CCRST、CCIO、CCCL、CCVCC和CCGND通過SIM卡閱讀器與TC35i的同名端直接相連,CCIN懸空,而TC上的CCIN通過一個3.3 kΩ電阻與CCVCC相連,用來檢測SIM卡是否插好。這種連接方式是由SIM卡閱讀器決定的,由于此部分的電路簡單,本文就不提供了。

        TC35i的SYNC引腳有兩種工作模式,一種是指示發射狀態時的功率增長情況,另一種是指示TC35i的工作狀態,可用AT命令A(yù)T SYNC進行切換,本模塊使用的是后一種。當LED熄滅時,表明TC35i處于關閉或睡眠狀態;當LED為600 ms亮/600 ms熄時,表明SIM卡沒有插入或TC35i正在進行網絡登錄;當LED為75 ms亮/3 s熄時,表明TC35i已登錄進網絡,處于待機狀態。

        2.4 單片機周圍電路

        采用Cygnal公司內置USB接口的高性能微控制器芯片C8051F320,簡化了硬件部分的設計。該單片機即實現了USB接口的功能又要完成對模塊的控制功能。因?yàn)镃8051F320是帶USB接口的單片機,所以整個硬件部分與一般單片機應用系統的開發類似,僅需要通過端口P0.5和P0.4連接40腳ZIF插座就可實現模塊和單片機之間的通信。下面是設計時應特別注意的問題:在外接晶體時,一定要在晶體的兩端接上10 MΩ的電阻,晶體外殼接地,而且布線盡量的短,盡量減少干擾。若要快捷、成功地開發一個USB設備,正確、合理的調試方法是必不可少的環節。那么設計調試所用的JTAG口時,要在TCK加上3.3 V上拉,上拉電阻為4.7 kΩ。本單片機共有32個引腳,對于未用的I/O口用100 Ω的電阻下拉到地。這樣有助于保護I/O口。

        3 軟件設計

        基于帶有USB接口的短信發送系統,既包括硬件設計又包括軟件設計,下面簡單介紹軟件設計。USB應用系統軟件設計分為三部分:USB外設端的固件(firmware)、主機操作系統上的客戶驅動程序以及主機應用軟件。8051F320固件程序控制整個系統的運行,并負責處理PC機發來的各種USB請求,以完成它們之間的數據傳輸。該固件共包含7個程序文件,響應各種來自系統的USB標準請求,完成各種數據的交換工作和事件處理。單片機通過串行口控制TC35i,控制方法采用標準的AT命令集。由于在 GSM標準中,中文編碼采用的是Unicode編碼,而不是目前國內常用的GB-2312編碼,故還需要進行中文編碼的轉換,才能顯示漢字字型。因此,在進行短消息的發送時,還要對用戶數據按PDU格式進行編碼,為了增強硬件的功能把這部分放在固件。這些底層的驅動函數將會使上層協議的編寫很方便,更重要的是,它提供了一個硬件抽象層。當?shù)讓佑布膭訒r(shí),只需要改動底層的驅動函數,而上層函數的代碼不變。在此基礎之上再編寫應用層程序。主機應用軟件通過客戶驅動程序與系統USBDI進行通信,實現系統USB數據的傳送動作。

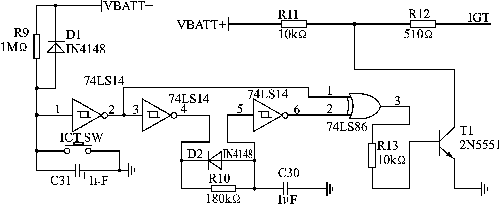

                          圖3 IGT電路

        在USB傳輸中,因外圍設備的類型與應用不同,制定了4種傳輸類型,分別是控制傳輸(control transfer)、中斷傳輸(interrupt transfer)、批量傳輸(bulk transfer)以及實時傳輸(isochronous transfer)。其中,需要特別注意的是慢速設備僅支持控制傳輸與中斷傳輸。在此系統中采用中斷傳輸。

        筆者采用Keil C51完成固件的設計,在DRIVER STUDIO環境中采用Visual C++ 6.0完成USB驅動程序的設計,用Visual C++ 6.0開發生成應用軟件及其相關使用說明。本設計完全采用Windows風格,用戶可快捷地使用本設備。

        4 結論

        利用西門子公司TC35i模塊和新華龍公司C8051F320的小系統進行設計開發,簡單容易,開發周期短,且?guī)в蠻SB接口,提高了安全性,減少現場人員工作的復雜性,易于為工程實踐所采用。本文通過計算機實現了短信收發功能,利用C51對其進行編程控制,在此基礎上,對軟件和硬件加以改動還可以進行二次開發實現其他功能,例如,可以通過移動終端來查收多種信息和控制各種工程的現場設備。總之,本系統作為一個無線通信系統,具有廣泛的應用前景。
