圖1：為IP機頂盒實現以“機卡分離”模式接收數字電視。
中國國家廣電總局曾提出2004年是數字電視發展元年，2005年為數字電視發展年，并在年底實現3,000萬戶的目標，由于節目源不足、有線為單向網絡不能回傳而無法實現VOD視頻點播，加上地方電視臺各自為政、無法產業化等原因，有線數字電視的發展與預期的目標相去甚遠。
有線數字電視推廣受阻，IPTV網絡電視趁勢而入。雖然目前沒有取得廣電總局的數字電視經營牌照，但是電信運營商推廣IPTV的勢頭并沒減弱，預計2008年可以實現2,000萬用戶的目標。IPTV的優勢是基于雙向網絡，可以回傳，容易實現VOD視頻點播，而且電信商業運營模式非常清晰。但是網絡帶寬較窄也是電信IPTV發展不容忽視的問題。
為了避免內耗，發揮各自優勢，電信專家王煜全認為：“中國內數字電視的理想模式就是電信IPTV與廣電有線電視的融合。”
基于以上市場需求，致芯微電子推出了帶PCI接口的DVB TS流接收芯片DM1105，應用該芯片可以實現有線數字電視和IPTV技術上的合二為一，避免一個家庭出現兩個機頂盒的狀況。
DM1105具有PCI、I2C接口，支持DVB標準TS流解復用、解擾，同時支持32路PID，通過CI接口芯片實現“機卡分離”、外接讀卡器實現條件訪問(CA)。目前流行的IP機頂盒主芯片供應商Sigma Design、TI、飛利浦和Equator等的產品都具備PCI總線接口，通過DM1105將處理好的TS流送到PCI總線，對加擾的TS流實現解擾操作，也可以在寄存器控制下通過PID選擇接收TS流。

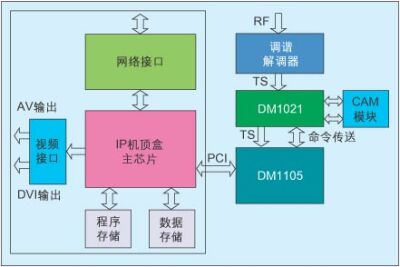

采用DM1105可以實現DVB-CI“機卡分離”控制(如圖1所示)。DM1105主控接口作為控制命令傳輸通道，實現用戶命令傳送和狀態返回，由CI接口控制芯片DM1021完成PCMCIA時序轉換，實現控制命令傳輸，TS流切換輸入到CAM模塊，由CAM模塊實現智能卡連接、密鑰解析、解擾等功能，將透明流回傳到DM1021，然后送到DM1105 實現TS流接收、解復用，并通過PCI總線將解析后TS流送到主芯片。通過I2C總線可以實現對調諧器、解調器、E2PROM以及其它外部I2C器件的控制，將信號頻點鎖定，輸出TS流。
該設計中的DM1021用于連接DM1105和CAM卡，起到了將DM1105主控接口時序轉換成PCMCIA時序、實現對CAM卡控制的作用。另外，它還可連接兩個CAM模塊，完成CAM模塊之間TS流切換的功能。DM1021完全符合DVB-CI標準，是“機卡分離”必需的接口芯片。如圖1所示，DM1021起到了很好的連接作用，由解調器輸出的TS流也是直接輸入到DM1021。
圖1顯示了在IP機頂盒方案基礎上增加數字電視功能，通過CAM模塊實現條件訪問，有線運營商通過智能卡(包含在CAM模塊內)來收取收視費，實現了“機卡分離”，滿足了產業化要求。
圖2：IP機頂盒整合數字電視條件訪問的應用。
圖2則為采用DM1105實現CA功能的應用。DM1105接收解調后的DVB標準TS流，進行相應PID過濾解復用，并將相應加擾的TS流進行解擾，解析完成的TS流送到PCI總線DMA緩存區，由IP機頂盒主芯片控制讀取。讀卡器直接與該主芯片接口，完成ECM、EMM解析，并將控制字(CW)傳送到DM1105相應的解擾CW寄存器，啟動解擾使能，由DM1105自動完成解擾工作。TS流解擾同時支持32路PID，每一路PID與CW相對應，由軟件設置實現。
如圖2所示，DM1105接收由解調器輸出的TS流，并通過PCI總線傳送數據，智能卡與IP機頂盒主芯片連接，非常簡單地就將IP機頂盒與數字電視結合在一起了。
該設計中需要注意的是：在選擇調諧、解調部分器件時應當考慮門限范圍，如果采用一體化高頻頭就比較好；另外，TS流輸出路徑盡量遠離干擾源，保證TS流不受干擾。
通過以上描述不難看出，采用DM1105可以靈活地為IP機頂盒增加數字電視接收功能，在一個機頂盒中實現數字電視和IPTV合二為一，極大地方便了用戶，同時很好利用了廣電和電信的現有資源。
