I2C總線是Philips公司推出的芯片間串行傳輸總線。它以串行數據線（SDA）和串行時鐘線（SCL）2根連線實現了完善的全雙工同步數據傳送，可以極方便地構成多機系統和外圍器件擴展系統。關于I2C總線的結構和工作原理詳見參考文獻1。
一、P87LPC764單片機I2C總線接口
P87LPC764是Philips公司生產的一種小封裝、低成本、高性能的單片機（有關它的詳細介紹見參考文獻2）。它采用80C51加速處理器結構，片內帶有支持I2C總線的硬件接口。當激活I2C總線時，P87LPC764端口1中的P1.2與P1.3分別作為SCL和SDA行使I2C總線功能。其I2C總線由3個特殊功能寄存器控制，這3個寄存器為I2C控制寄存器I2CON、I2C配置寄存器I2CFG和I2C數據寄存器I2DAT。各寄存器格式和位含義參見本刊第5期第36頁。
二、I2C總線顯示器件SAA1064
1.引腳功能

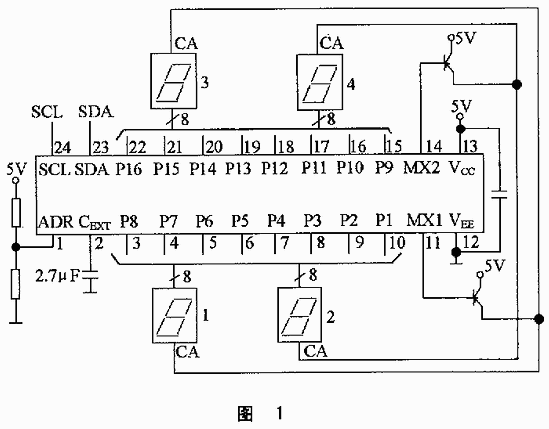

SAA1064是I2C總線系統中典型的LED驅動控制器件，為雙極型集成電路，有2×8位輸出驅動接口，可靜態驅動2位或動態驅動4位8段LED顯示器。SAA1064的器件地址為0111，其引腳地址端ADR按輸入電平大小將A1A0編為4個不同的從地址，故在1個I2C總線系統中多可以掛接4片SAA1064，實現16位LED顯示。SAA1064為24腳雙列直插封裝，其引腳排列如圖1所示。

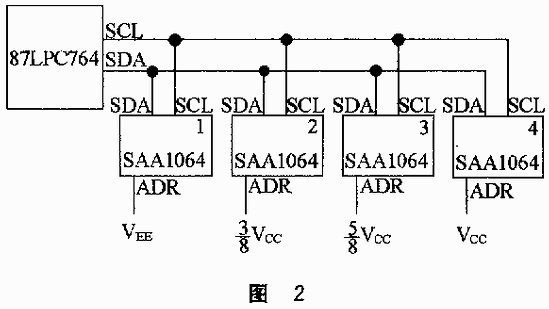

CEXT 時鐘振蕩器的外接電容，典型值為2.7nF。 P1～P8 段驅動輸出端口1。P1為位，P8為位。 P9～P16 段驅動輸出端口2。P9為位，P16為位。 MX1、MX2 動態顯示方式時的公共極驅動信號輸出端，用以切換兩對數碼管輪流顯示。 SDA、SCL I2C總線的數據線和時鐘線。 2.數據操作格式 SAA1064除了與LED驅動控制相關的寫操作外，還有能反映系統上電標志的讀操作。SAA1064的讀操作狀態字節的讀出操作，其狀態字節僅位有意義，定義為PR。上電后PR為"1"，在對其進行讀狀態字節操作后清零。因此，PR=1表示從上次讀狀態后出現過掉電和加電。利用這一功能，在系統中可作為冷熱啟動標志。 （1）數據的輸入操作 SAA1064的顯示驅動控制只需要I2C總線對其進行寫入操作，即按照子地址（SUBADR）寫入控制命令字節及顯示器的段碼數據即可，其數據操作格式如下： SLAW為SAA1064的地址。 SUBADR為SAA1064片內地址單元首址。 COM為SAA1064的控制命令。 data1～data4為動態顯示方式的4個LED顯示器的共陰極段選碼。 （2）子地址單元 SAA1064片內有5個地址單元，占用了3位地址位（SC、SB、SA），分別用于裝入控制字節和4個顯示段碼，具體地址分配如表1所列。由于SAA1064寫操作具有地址自動加1功能，故在數據操作格式的寫入順序中，SUBADR應為00H。 （3）控制命令COM格式 SAA1064具有較強的控制功能，能實現亮度控制，顯示器測試，動、靜態及位亮、暗顯示。這些控制命令集中設置在控制寄存器中。控制命令（COM）格式如下： C0 動態、靜態顯示選擇，C0=1動態顯示。 C1 數碼管1、3亮滅選擇，C1=1選擇亮。 C2 數碼管2、4亮滅選擇，C2=1選擇亮。 C3 測試位，C3=1時所有段點亮，正常工作時該位為0。 C4、C5、C6 輸出電流控制位，為1時分別對應3mA、6mA、12mA。皆為1時輸出電流為21mA。 三、顯示電路實例 圖2是P87LPC764與SAA1064的接口電路實例。P87LPC764單片機采用6MHz的內部RC振蕩器，訪問4片SAA1064，驅動16只數碼管顯示，每片SAA1064的接線如圖2所示。 以下是該I2C總線顯示電路的程序清單，顯示緩沖區為30H到3FH單元。 START：MOV R0，#30H ；顯示緩沖區首地址 MOV R1，#17H ；SAA1064控制碼 MOV R2，#70H ；SAA1064（1）的地址 MOV R3，#04H ；4片SAA1064 LOOP：ACALL DISP JB F0，START ；無應答信號重新開始 INC R2 ； INC R2 ； DJNZ R3，LOOP ； ┆ 以下是顯示子程序 DISP:CLR F0 ;清除無應答標志 MOV I2CFG，#30H ；請求成為I2C總線主機 JNB MASTER，$ ；等待成為I2C總線主機 MOV I2CON，#1CH ；清除起動條件 MOV A，R2 ；取從設備地址 ACALL SEND ；發送從設備地址 JB F0，DISP2 ；無應答信號轉移 MOV A，#0 ；SAA1064子地址 ACALL SEND ；發送子地址 JB F0，DISP2 ；無應答信號轉移 MOV A，R1 ；取SAA1064控制碼 ACALL SEND ；發送控制碼 JB F0，DISP2 ；無應答信號轉移 MOV R4，#04H ；四只數碼管 DISP1：MOV A，@R0 ；取字形代碼 ACALL SEND ；發送字形代碼 JB F0，DISP2 ；無應答信號轉移 INC R0 ；修正顯示單元地址 DJNZ R4，DISP1 ； DISP2：ACALL SSTP ；發送停止位 RET ； ；發送1個字節 SEND：MOV R4，#8H ；設置數據格式為8位 SENDB：MOV I2DAT，A ；發送數據位 RL A ；取下一個數據位 JNB DRDY，$ ；等待數據準備好 DJNZ R4，SENDB ； MOV I2CON，#0A0H ；轉換為接收模式 JNB ATN，$ ；等待應答信號 JNB RDAT，SENDE ；是應答位嗎？ SETB F0 ；建立無應答信號標志 SENDE：RET ； ；發送停止位 SSTP：CLR MASTRQ ；取消主機位置 MOV I2CON，#21H ；產生總線停止條件 JNB ATN，$ ；等待 MOV I2CON，#20H ；清除數據準備好標志 JNB ATN，$ ；等待發送停止條件 MOV I2C0N，#91H ；釋放I2C總線 CLR TIRUN ；停止定時器I的運行 RET
ADR 尋址端，SAA1064通過對該腳輸入不同的模擬電壓，以確定其不同的地址。SAA1064規定輸入該腳的電壓值為VEE、（3/8）Vcc、（5/8）Vcc及Vcc時，分別對應十六地地址70H、72H、74H、76H（寫操作）或71H、73H、75H、77H（讀操作）。
S
SLAW
A
SUBADR
A
COM
A
data1
A
data2
A
data3
A
data4
A
P
0 0 0 0
SA
SB
SC
單元地址
功 能
0 0 0 0
0
0
0
00H
控制寄存器
0
0
1
01H
數字位1
0
1
0
02H
數字位2
0
1
1
03H
數字位3
1
0
0
04H
數字位4
1
0
1
05H
保留不用
1
1
0
06H
保留不用
1
1
1
07H
保留不用
-
C6
C5
C4
C3
C2
C1
C0
該應用電路是一個單主的I2C總線系統，不會出現總線競爭問題，而且數據傳送操作只有主發送方式，因此，在編程過程中沒有檢測總線錯誤。在數據發送過程中，每發送1個字節，都檢測應答信號，如無應答信號，建立標志位F0，程序重新開始發送數據。
